作為建筑行業天窗設計的標準圖集與重要參考資料，國標22CJ87-3圖集對圓拱型采光排煙天窗的采光材料做了詳盡的參數解析。

在該國標圖集中，圓拱形電動排煙天窗有三種窗型，側開電動采光排煙天窗、圓拱型電動平移采光天窗、上開電動采光排煙天窗，22CJ87-3圖集中的這三種天窗均兼具自然采光、通風和排煙功能。

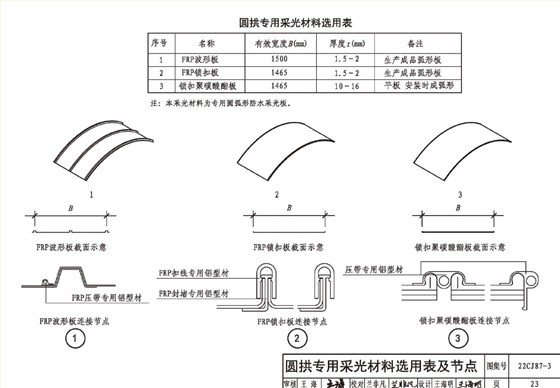

上述國標圖集22CJ87-3采光、通風、排煙天窗（三）明確指出，圓拱型采光天窗的采光材料可選聚碳酸酯采光板即中空陽光板及玻璃纖維聚酯采光板即FRP采光板兩類，其中FRP采光板可以做成雙層，以提供節能效果。在該圖集中，圓拱形天窗的采光板可根據需要做成FRP波形板、FRP鎖扣板以及鎖扣聚碳酸酯板三種形式。其中，前兩種形式常用厚度為1.5-2.0mm，生產的成品即為弧形板，而鎖扣聚碳酸酯板常用厚度為10-16mm，生產成品為平板，安裝時成弧形。采光板的寬度、長度可根據實際情況進行定制。

更多圓拱型采光排煙天窗的計算參數請下載22CJ87-3圖集詳細了解，下載地址：http://m.lifl.cn/download/
